Плоская плита ПТ 12.5-16.14

Плита плоская железобетонная для покрытия подпольных каналов ( ПТ 12.5-16.14)– железобетонная плита, применяемая при покрытии каналов подпольных коммуникаций. Подобные каналы технического назначения находятся под каждым общественным зданием, и нуждаются в надежной защите. С помощью плоской бетонной плиты под сооружениями различного назначения возможна прокладка кабельных трасс и трубопроводов.

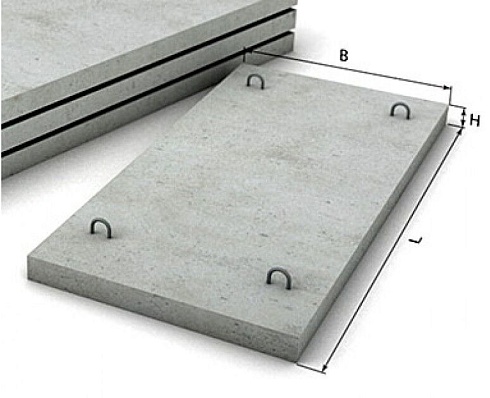

Плита ПТ 12.5.16.14 имеет прямоугольную уплощенную форму, с наличием четырех подъемных петель. Проектные чертежи плоской плиты содержит серия 1.243.1-4. Она предполагает выпуск плит длиной 800, 1100, 1300 и 1600 мм. Ширина плит – 600 – 1400 мм. Толщина – 80 мм.  Плита технических каналов рассчитана на нагрузки до 1250 кгс/м2 без учета собственного веса. Материалом для плиты служит тяжелый бетон марки М200, класс прочности на сжатие В15-20. Использование такого бетона обеспечивает значительный запас прочности, жесткости и гарантирует трещиностойкость.
Масса защитной плиты для каналов  448 кг, подъем осуществляется за монтажные петли. Небольшая масса обусловлена тем, что плита прикрывает канал и во избежание его обрушения вес плиты должен быть небольшим. Плита Серия 1.243.1-4. опирается на несущие конструкции здания.
Благодаря своей прочности она может выдерживать нагрузки от находящегося над каналом сооружения. Армирование плиты производится обыкновенной проволокой класса Вр-1, сваренной в плоские сетки. Такое армирование позволяет выдерживать нагрузки сверху и добиться нужной прочности на изгиб.
Отпускная прочность бетона плиты ПТ 12.5-16.14 не менее 70% проектной прочности, а в зимнее время все 100%. Огнестойкость такой плиты в пределах получаса.
Покрытия из плоских плит ПТ 12.5.16.14  не подвергаются таким резкими перепадам температур, как плиты внешнего пояса зданий, поэтому их морозостойкость лежит в пределах F50. Подземные каналы из бетонных плит собираются после сооружения фундамента, затем гидроизолируются.

Маркировка изделия
Плита подземных каналов маркируется через обозначение типа изделия, расчетной нагрузки плиты и размера в дециметрах. В качестве примера рассмотрим плиту ( 1600х 1400х 80 мм), где:
ПТ – плита подпольных каналов;
Цифра – расчетная нагрузка;
Цифра – длина плиты;
Цифра – ширина плиты.
Маркировочные знаки находятся на боковой грани каждой плиты.

Транспортировка и хранение
Железобетонные изделия, в том числе и плоские плиты, перевозят в горизонтальном положении. Уложенный для хранения штабель не должен возвышаться более чем на 2,5 метра. Перевозка плит возможна различным транспортом, при условии надежного закрепления. Применение прокладок и подкладок обязательно в местах расположения подъемных петель и закладных деталей.
